Mesh Shaderによるカリング～ Meshlet編3 Contribution Culling ～

今回はASでのMeshlet Cullingの3つ目をやっていく,これでラスト.
Contribution Culling、あまりにも小さいMeshletはカリングしようというやつ.
参考にするのはもちろんこちら¹,非常にためになってます...

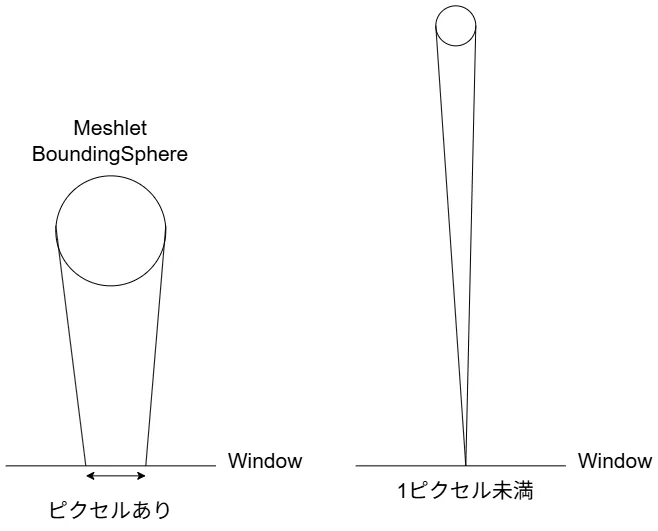

やりたいことは簡単、まず近くの物体と遠くの物体を考える.

meshlet_009_01

こんな感じで近くの物体はスクリーン上に現れるため、ピクセル上に描画が可能.
逆に遠くの物体はあまりにも遠い場合はスクリーン上では1ピクセル未満となる可能性がある.
この場合、1ピクセル未満ということは描画はできないため、描画はしなくてもよいわけである.
Meshletはポリゴンの集まりなので、もしもここを通過したら1ピクセル未満でも128ポリゴンの処理がMSで行われちゃう...
なので、そもそも1ピクセル未満はDispatchMeshを起動しないことで、処理負荷を削減していこうという訳である.

では実際どうするか？MeshletのBoundingSphereを使う.
これはカリングの一番最初の段階で用意しているので、わかっている情報である.

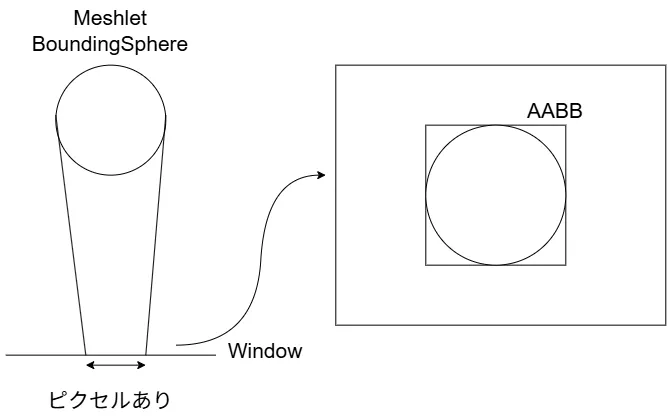

このBounding Sphereは平面上では次のように見える.

meshlet_009_02

平面上では円のようになるわけである.
この円に対してAABBを作れれば、スクリーン上のサイズが分かる.
そしたら、スクリーン上でどれくらいのサイズかが分かるので、判定ができるわけだね.
今回の一番面倒なところはこのAABBを求める点.
こいつが結構面倒で、通常のAABBをそのまま使うという訳にもいかないのが面倒な点.

meshlet_009_03

実際に透視投影を行うと、球は歪んでスクリーン上では楕円に見える.
そのため、歪んでいない球状にたいするAABBを計算しても、右のように見た目とは異なるものになってしまう...
これを助けるためにConservation Rasterizeのように、ちょっと大き目な領域を取るという手もあるけど、これだとAABBが急に比べて大きくなるためぴったりが欲しい時にちょっと困る...
これを解決するのが2D Polyhedral Bounds of a Clipped, Perspective-Projected 3D Sphere²という論文.
しっかりとぴったりになるように上手～く計算をしていく.
この論文を基にして更に最適化をすることでAABBを計算していくというのが今回やりたいことだけど、まずはこの論文を理解するところから始めよう.

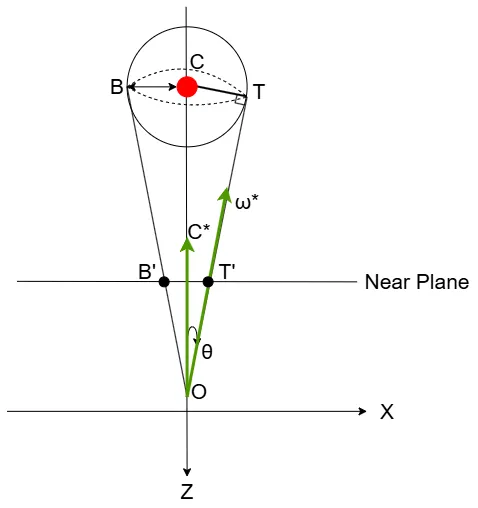

一番最初に平面に射影した際について考えてみる.

meshlet_009_04

今回はBoundingSphereに対して、 $BTO$ という頂点を結んだ円錐を考える.
円錐を考える際にベクトル $OT$ のような方向が接線となるため、ここと垂直に $\Delta OCT$ を考える.
$T$ を射影することで、BoundingBoxとなるような位置 $T^{\prime}$ が求まることになる.
なので、まずは $T$ を求めたい.
今回のベクトルの内、わかっているデータを書き出そう.

BoundingSphereの位置: $C$
BoundingSphereの半径: $r$
原点からベクトルCへの方向: $C^{*}$

これだけである.
角度 $\theta$ なんかは求まっていないため、使うことはできない.
今回はまず長さ $OT=t$ を求めてみよう.
$\Delta OCT$ は垂直な三角形なので、以下のことが言える.

$\begin{equation} \begin{split} CT^{2} + OT^{2} = OC^{2} \end{split} \end{equation}$

ここで、

$\begin{equation} \begin{split} CT = r, OC = C, OT=t \end{split} \end{equation}$

なので、

$\begin{equation} \begin{split} & r^{2} + t^2 = C^2 \\ & t = \sqrt{C^2-r^2} \end{split} \end{equation}$

という風に $t$ は求まった！

こうして距離 $t$ が求まればあとはRayの公式を使えば $T=O+t\omega^{*}$ から求まる.
そうなると、次に求めたいのは $\omega^{*}$ となるわけだ.
これは回転行列を使って求めていく.
さて、今回直接 $\theta$ はわかっていない.
が、三角形に着目すると以下の関係はわかる.

$\begin{equation} \begin{split} &\cos{\theta} = \frac{OT}{OC} = \frac{t}{C} \\ &\sin{\theta} = \frac{CT}{OC} = \frac{r}{C} \end{split} \end{equation}$

これが分かれば回転行列で $\omega^{*}$ は以下のように表せる.

$\begin{equation} \begin{split} \omega^{*} = \begin{bmatrix} \cos{\theta} & \sin{\theta} \\ -\sin{\theta} & \cos{\theta} \end{bmatrix} \frac{c^{*}}{C} \end{split} \end{equation}$

要はベクトル $c^{*}$ を正規化したものを $\theta$ だけ回転させて $\omega^{*}$ を作ったという訳だ.
これで $T=O+t\omega^{*}$ が求まったことになる！！

今回 $B$ についても計算する必要がある.
こちらは $T$ の回転を $-\theta$ にするだけでOK.
片方計算したら後はシンプルね.

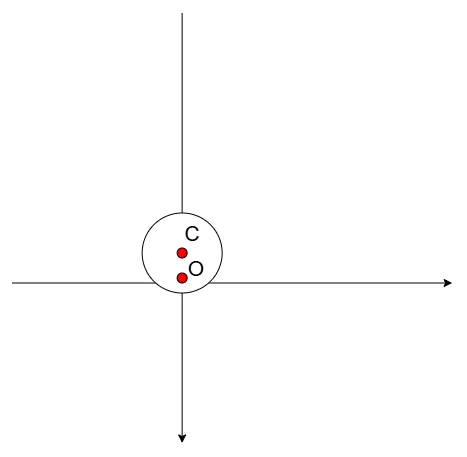

ただし気を付ける点もあって、それは $c^2 < r^2$ のとき.

meshlet_009_05

この時は図からも簡単に分かるが、 $c$ が半径 $r$ より小さいので、原点が球内となる.
この場合はどう頑張っても $T,B$ の射影ができない.
ではどうするかというのを考えるのが次の段階.

今回はnear planeでクリップするかを考える.
単純にnear planeと球が重なっている場合、先ほどもあった通り射影ができない.

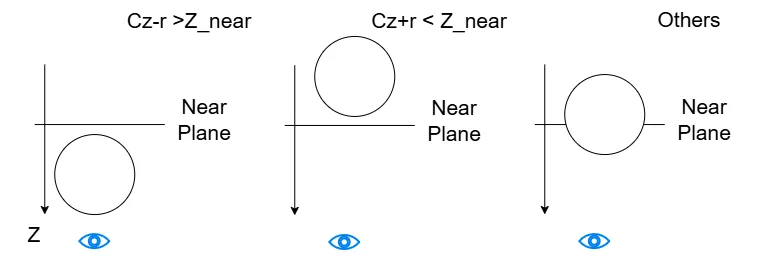

この時は純粋に円と交差する点を考える必要があるが,まず条件分けをしてみよう.

meshlet_009_06

まず一番左から.
球の中心 $C_z$ と半径 $r$ の差が $Z_{near}$ よりも大きい時.
Zは視点方向に大きくなるので、near planeよりも手前に来ちゃってることになる.
これはクリッピングをしてしまってよいパターンとなる.

そして、次に中央は $C_{z}+r$ が $Z_{near}$ よりも小さい時.
この時は絶対に射影が可能なため、 $T,B$ はそのまま採用すればよい.

それ以外の場合、一番面倒なのが一番右のようなNearPlaneと交差しちゃってる場合.
この時は円とNearPlaneの軸の交差点を求める必要がある.
今回はNear PlaneがX軸と平行としてみよう.
この時,円の方程式は以下のようになる.

$\begin{equation} \begin{split} (x-C_{x})^2 +(z-C_{z})^2 = r^2 \end{split} \end{equation}$

ただし、円の中心が $(C_{x},C_{z})$ である.
この時X軸上なのでZは常に $z_{near}$ で固定される.
当てはめて変形をしてあげよう.

$\begin{equation} \begin{split} & (x-C_{x})^2 +(z_{near}-C_{z})^2 = r^2 \\ & x-C_{x} = \pm \sqrt{r^{2} - (z_{near}-C_{z})^2} \\ & x = C_{x} \pm \sqrt{r^{2} - (z_{near}-C_{z})^2} \end{split} \end{equation}$

この時の大きい値の方を $\tau$ ,小さい方を $\beta$ とすると,

$\begin{equation} \begin{split} & \tau = C_{x} + \sqrt{r^{2} - (z_{near}-C_{z})^2} \\ & \beta = C_{x} - \sqrt{r^{2} - (z_{near}-C_{z})^2} \end{split} \end{equation}$

となる.
最大側は $T$ ,最小側は $B$ として考えると、先ほどの完全に決まる場合も交えると,

$\begin{equation} \begin{split} T^{\prime}= \begin{cases} & T \quad (z_{T} < z_{near}) \\ & \tau \quad (other) \end{cases} ,B^{\prime}= \begin{cases} & B \quad (z_{B} < z_{near}) \\ & \beta \quad (other) \end{cases} \end{split} \end{equation}$

という風に決定が可能！
これで特殊な射影ができない場合までを含んだ点の決定ができた.

最後に現在例えば $X-Z$ 軸みたいな特殊な軸を選んで計算しているので、元の軸に戻す必要がある.
今回実は軸に関しては基本的にX軸の $(1,0,0)$ とか$$Y軸の $(0,1,0)$ しか選ばないが、任意の軸として以下のものを選択が可能.

$\begin{equation} \begin{split} \hat{a} = (a_{x}, a_{y}, 0) = (\cos{\phi}, \sin{\phi},0) \end{split} \end{equation}$

こういう軸を使って計算しているため,T,Bを基に戻す際は

$\begin{equation} \begin{split} T_{result} = (T^{\prime}a_{x}, T^{\prime}a_{y}, z_{t}), B_{result} = (B^{\prime}a_{x}, B^{\prime}a_{y}, z_{t}) \end{split} \end{equation}$

という計算をして戻すだけで良い.簡単だね.

あとはここまでのことを実際にコードにしてあげればよい.
今回はhlsl基準で組んでみた.
まずはBoundの計算,X軸orY軸固定で計算をしていく.
まずは最初に軸とboundsを入れる箱を用意.

void getBoundsForAxis(bool xAxis, const float3& center, float radius, float nearZ, float3& U, float3& L){
    const float3& a = xAxis ? float3(1, 0, 0) : float3(0, 1, 0); // X軸 or Y軸
    float2 bounds_az[2];

最初はまずnear planeより手前か奥なのかの判定を行う.
これは $C_{z}+r<z_{near}$ で判定ができた.

    // near planeより奥？
    bool isNotClipPlane = (center.z + radius) < nearZ;

次は $\hat{a}$ の軸に射影したものをxに、Z軸に射影したものをyに入れる.
その後, $t$ の平方根を取ってないバージョンを計算しておく.

    // 軸に射影させておく
    const float2 projectedCenter = Vector2(dot(a, center), center.z);

    // tのsqrtを取ってないバージョン
    float tSquared = dot(projectedCenter, projectedCenter) - radius * radius;
    float t, cLength, costheta, sintheta;

$c^2 < r^2$ } emantics>τ,β\tau,\beta $τ, β$ を求めるための用意だね.
href="#__codelineno-4-1"> // Near Planeと重なってる際の交差点計算のための用意 float sqrtPart; if(!isNotClipPlane) { float rad2 = dot(radius,radius); float np = nearZ - projectedCenter.y; float np2 = np * np; sqrtPart = sqrt(rad2 - np2); } w>T,BT,B $T, B$ を求めていく.
=0i=0 $i = 0$ の時が $T$ で、 $i=1$ の時が $B$ である.
thML">T,BT,B $T, B$ を計算しておく.
href="#__codelineno-5-1"> for(int i = 0; i < 2; ++i){ // T,Bを計算 if(tSquared > 0) { const Matrix2& rotateTheta = Matrix2( costheta, -sintheta, sintheta, costheta); bounds_az[i] = costheta * (rotateTheta * projectedCenter); } =0O=0 $O = 0$ という原点を取ってるので、これを省略すると以下のようになる.

$\begin{equation} \begin{split} T&=O+t\omega^{*} \\ &= t \begin{bmatrix} \cos{\theta} & \sin{\theta} \\ -\sin{\theta} & \cos{\theta} \end{bmatrix} \frac{c^{*}}{C} \\ & = \frac{t}{C} \begin{bmatrix} \cos{\theta} & \sin{\theta} \\ -\sin{\theta} & \cos{\theta} \end{bmatrix} c^{*} \\ & = \cos{\theta} \begin{bmatrix} \cos{\theta} & \sin{\theta} \\ -\sin{\theta} & \cos{\theta} \end{bmatrix} c^{*} \\ \end{split} \end{equation}$
こいつを計算しているだけである.

最後にNearPlaneより内側の場合は $\tau,\beta$ の計算が必要なため計算.
こいつは $x$ に入れるようにすればよい.

// NearPlaneと重なってる or 越えてる + T_z,B_zがnearPlaneより手前 // この場合、条件的にτ,βを計算 if(!isNotClipPlane && (tSquared <= 0 || bounds_az[i].y > nearZ)) { bounds_az[i].x = projectedCenter.x + sqrtPart; bounds_az[i].y = nearZ; }
最後に $B$ の場合は逆回転なので、その分を反転する.
$\tau,\beta$ は符号が逆なのでそこをひっくり返す.
回転は $-\theta$ となればよい.
$\cos{\theta} = \cos{(-\theta)}$ なので、特に問題なし.
$\sin{\theta} = -\sin{(-\theta)}$ なので、ここは符号逆転.
まあ、単位円を考えれば当たり前ではあるか.

sintheta *= -1; // 回転を逆に sqrtPart *= -1; // 解を逆に }
ここまではA-Z空間での計算なので、最後に元の軸に戻せば終わり.

// A-Z軸上の話なので、座標軸を元に戻す U = bounds_az[0].x * a; U.z = bounds_az[0].y; L = bounds_az[1].x * a; L.z = bounds_az[1].y; }

ここまでを一気にまとめたのが以下.

void getBoundsForAxis(bool xAxis, const float3& center, float radius, float nearZ, float3& U, float3& L){ const float3& a = xAxis ? float3(1, 0, 0) : float3(0, 1, 0); // X軸 or Y軸 float2 bounds_az[2]; // near planeより奥？ bool isNotClipPlane = (center.z + radius) < nearZ; // 軸に射影させておく const float2 projectedCenter = Vector2(dot(a, center), center.z); // tのsqrtを取ってないバージョン float tSquared = dot(projectedCenter, projectedCenter) - radius*radius; float t, cLength, costheta, sintheta; // C^2 - r^2 < 0の時がカメラの内側 // 内側の場合は射影できないので無視でOK if(tSquared > 0) { // t,c,cos,sinを用意 t = sqrt(tSquared); cLength = length(projectedCenter); costheta = t / cLength; sintheta = radius / cLength; } // Near Planeと重なってる際の交差点計算のための用意 float sqrtPart; if(!isNotClipPlane) { float rad2 = dot(radius,radius); float np = nearZ - projectedCenter.y; float np2 = np * np; sqrtPart = sqrt(rad2 - np2); } for(int i = 0; i < 2; ++i){ // T,Bを計算 if(tSquared > 0) { const Matrix2& rotateTheta = Matrix2( costheta, -sintheta, sintheta, costheta); bounds_az[i] = costheta * (rotateTheta * projectedCenter); } // NearPlaneと重なってる or 越えてる + T_z,B_zがnearPlaneより手前 // この場合、条件的にτ,βを計算 if(!isNotClipPlane && (tSquared <= 0 || bounds_az[i].y > nearZ)) { bounds_az[i].x = projectedCenter.x + sqrtPart; bounds_az[i].y = nearZ; } sintheta *= -1; // 回転を逆に sqrtPart *= -1; // 解を逆に } // A-Z軸上の話なので、座標軸を元に戻す U = bounds_az[0].x * a; U.z = bounds_az[0].y; L = bounds_az[1].x * a; L.z = bounds_az[1].y; }

さて、今回ほしいのはスクリーンのBoundingBox.
なので、これを計算していく必要がある.
まず先ほどの関数でX,Y軸それぞれの位置を計算して求める.
その後、これをView-Projection行列で射影して、w除算をすればスクリーンの値となる.
これは $[0,1]$ となってるはずなので、このBoundを使えば目的が達成できそう！！
/** Center is in camera space */ float4 getBoundingBox(const float3 center, float radius, float nearZ, const float4x4& vp){ float3 maxXHomogenous, minXHomogenous, maxYHomogenous, minYHomogenous; // X,Y軸に対して計算 getBoundsForAxis(true, center, radius, nearZ, maxXHomogenous, minXHomogenous); getBoundsForAxis(false, center, radius, nearZ, maxYHomogenous, minYHomogenous); // VP行列の計算 float4 r; // right r.y = dot(maxXHomogenous, vp.row(0)) / dot(maxXHomogenous, vp.row(3)); // left r.x = dot(minXHomogenous, vp.row(0)) / dot(minXHomogenous, vp.row(3)); // bottom r.w = dot(maxYHomogenous, vp.row(1)) / dot(maxYHomogenous, vp.row(3)); // top r.z = dot(minYHomogenous, vp.row(1)) / dot(minYHomogenous, vp.row(3)); return r; }

さて、これで欲しいBoundが分かった.
ここまでやってなんだけど、ここからが最適化のお話となる.
基礎部分が重すぎるねこれは...
