ラスタライズをやってみる

3Dの描画はGPUでは基本的に次の流れで行われる.

Vertex Shader
3Dから2Dへ
Rasterization
Pixel Shader

基本的にDirectXだったりOpenGL,Vulkanを使う場合は設定のみをしてこの辺を自分で書くことはない.
ただ、やっぱりこういうのは自分で組んでみると理解度が深まるため,やっておきたいところ.

今回の主とする場所は上の処理の中でRasterizationの部分.
Vertex Shaderで頂点の処理も終えて、2D上の頂点の位置が分かった.
ここまで来たら次の処理となるのがRasterization.
三角形の内側を判定してあげて、これをPixel Shaderに渡すことで必要なPixelだけ処理を行うという寸法になるわけだ.

では、どうやって三角形の内側っていうのを決めればいいんだろう？
これは分かりやすい論文¹があるため、こちらを参考にしつつ実際に試していこう.

まずは領域を線分で分けることを考えてみる.

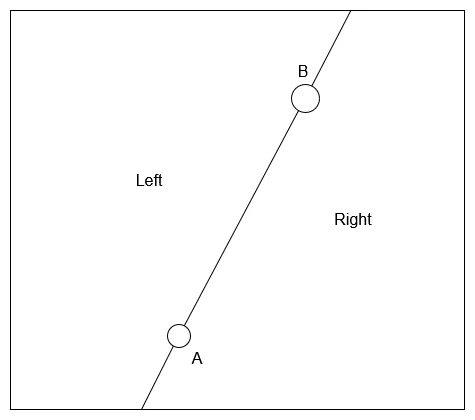

raster_01

AとBという二点を通る線を考えると、四角形の領域を右と左に分けることが可能.
この際 $\vec{B}-\vec{A}$ を考える.
こうすれば単位ベクトルを考えることができ、外積を上手く使うことで線分の分類が可能になる.

ここで $\vec{A},\vec{B},\vec{C}$ を頂点とした三角形を考えてみる.

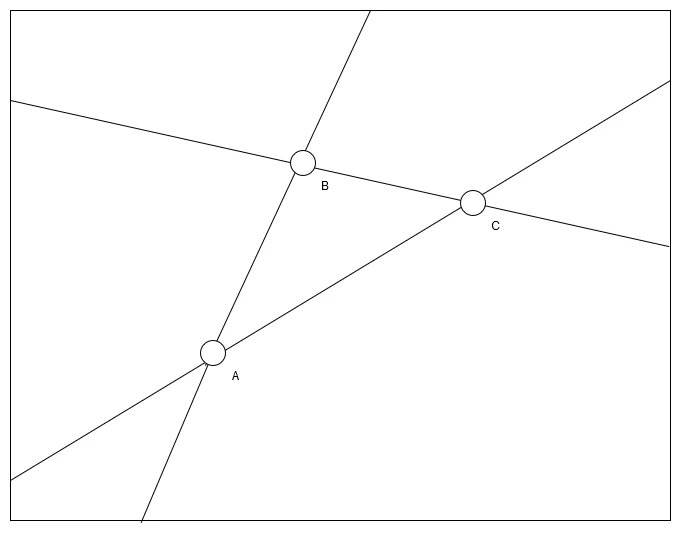

raster_02

この三角形の各辺について考えてみる.
$\vec{B}-\vec{A}$ の場合、三角形は直線に対して右にある.
$\vec{C}-\vec{B}$ の場合、これも三角形は直線に対して右にある.
$\vec{A}-\vec{C}$ の場合、これも同様に直線に対して右にある.

つまり、時計回りにベクトルを生成して、右側かどうかを判定できれば三角形の中かの判定が可能になる.

ちゃんと式として立式してやってみる.

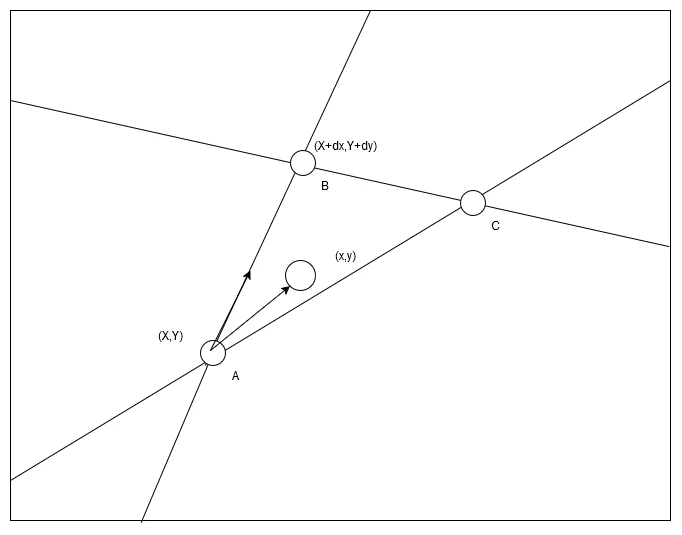

raster_03

AとBの関係で考えてみよう.
Aを $(X,Y)$ とし、BはAからの差分で $(X+dx,Y+dy)$ と $(dx,dy)$ だけずれたものとして考える.
そして、今回内側かどうかを判定したい点を $P:(x,y)$ とする.

この時, $(X,Y)$ を原点に移動すると, $A:(X,Y)→(0,0),B:(X+dx,Y+dy)→(dx,dy),P:(x,y)→(x-X,y-Y)$ となる.
$AP=(x-X,y-Y),AB=(dx,dy)$ の2ベクトルに対して外積を取ると、次のようなEdge Functionと呼ばれるものを定義可能.

$\begin{equation} \begin{split} E(x,y) = (x-X)dy - (y-Y)dx \end{split} \end{equation}$

外積は反時計回りなら正、時計回りなら負といった風に分類ができ、この性質から右か左かが判定可能.
こちらは実際に目で確認できる参考物²を貼っておくので、こちらで確認してみてもよいかもしれない.

兎に角外積で計算された $E(x,y)$ があるため、後はこれの正負で判定が可能になったという訳だ.
これは次のように分類ができる.

$\begin{equation} \begin{split} \begin{array}{llll} E(x,y) > 0: (x,y)は右側 \\ E(x,y) = 0: (x,y)は線上 \\ E(x,y) < 0: (x,y)は左側 \end{array} \end{split} \end{equation}$

後はこれを計算するだけ.
まず状態を右、左、線上の3つで定義しておく.

    enum class EdgeResult
    {
        Right, Left, OnLine
    };

そして、 $E(x,y)$ の計算を行う関数を用意.

    auto CalculateEdge = [](Point p, Point origin, float dx, float dy)
        {
            return (p.x - origin.x) * dy - (p.y - origin.y) * dx;
        };

後は正負を見て右か左かを判定すれば終わり.

    auto EdgeFunction = [&](Point p, Point origin, float dx, float dy)
        {
            float edge = CalculateEdge(p, origin, dx, dy);

            if (Abs(edge) < 0.00001f) { return EdgeResult::OnLine; }

            return edge > 0 ? EdgeResult::Right : EdgeResult::Left;
        };

今回はお試しで3点を用意.

    Point p0 = { 300,100 };
    Point p1 = { 500,400 };
    Point p2 = { 100,200 };

各点に対するベクトルを愚直に用意する.
あまりきれいな方法ではないけど、まあごり押しにはこれくらいでもいいね.

float dx01 = p0.x - p1.x;
float dy01 = p0.y - p1.y;
float dx12 = p1.x - p2.x;
float dy12 = p1.y - p2.y;
float dx20 = p2.x - p0.x;
float dy20 = p2.y - p0.y;

後は全てのPixelに置いて、内側かどうかの判定を行うだけ.
Leftが出てきた場合は外側確定なので、すぐに打ち切ってしまう.
線上に関しては今回は三角形の内側ということにしておいた.

for (int x = 0; x < image.width(); x++)
{
    for (int y = 0; y < image.height(); y++)
    {
        Point p{ x,y };
        if (EdgeFunction(p, p0, dx01, dy01) == EdgeResult::Left) { continue; }
        if (EdgeFunction(p, p1, dx12, dy12) == EdgeResult::Left) { continue; }
        if (EdgeFunction(p, p2, dx20, dy20) == EdgeResult::Left) { continue; }

        image[y][x] = Palette::White;
    }
}

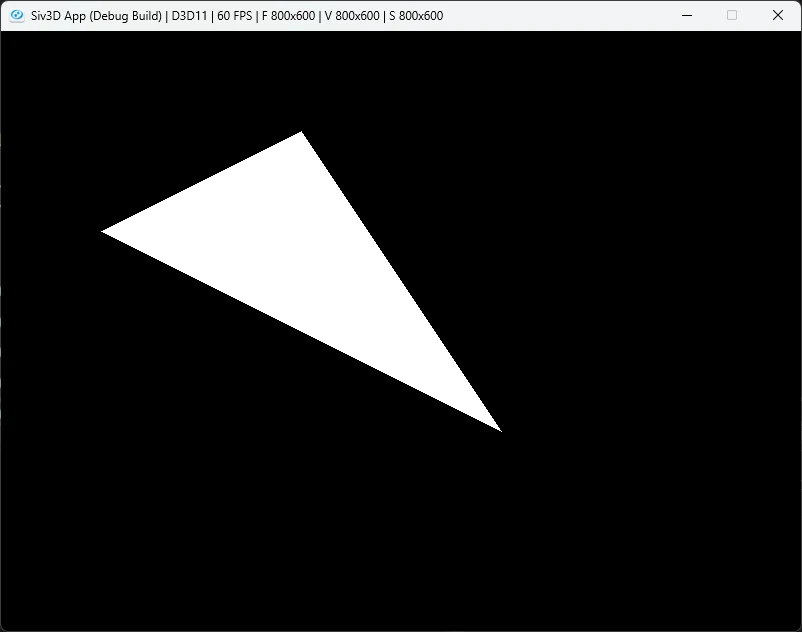

結果は以下のような感じ.

raster_04

うん、いい感じで三角形が塗れている！
今回は三角形だけど、別段三角形じゃなくて多角形でも同様の手順で内側の判定は可能.

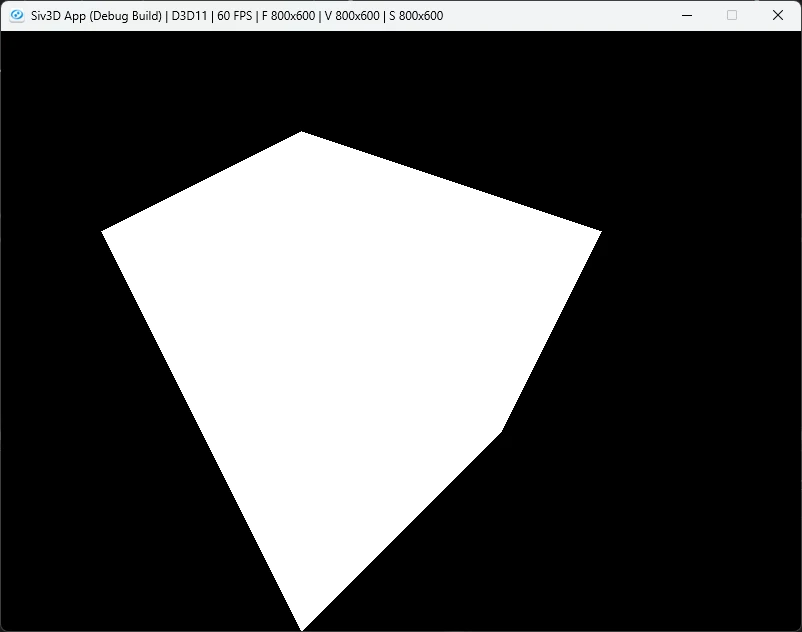

試しに5角形に対して判定したのが以下のようなもの.

raster_05

要は全ての辺に対して内側と判定させるだけなので、どんな形状でもOKという訳だ.
次はこれをどう最適化するか？という話をやろうと思う.
