DDA

ちょうど今読んでるものにBresenhamが出てきたのだけれど、実装面倒なのでDDAで実装しようと思ったのが動機.
Bresenhamは別途記事は書いてるけど、そういえば元となるDDAに関しては書いてなかったし、これを機に書くか～となったわけである.
DDAはDigital differential analyzerの略である、デジタル微分解析器.かっこいい～.
内容としてはWiki¹が分かりやすいので、こちらを参考にすると理解しやすいかと思う.

今回は特に難しくはないので、コードを見つつ流れを追っていこう！
まず最初に二点の差分を求める.
二点を求めた後はXとYの絶対値を計算し、大きい方を採用する.

auto DDA = [&image](Vec2 p1, Vec2 p2)
    {
        Vec2 d = p2 - p1;
        double step = Abs(d.x) >= Abs(d.y) ? Abs(d.x) : Abs(d.y);

        // ...
    };

次に境界判定.
stepが0の場合は1つの点だけ打って終了する.
これを入れる理由は非常に単純で、ゼロ除算をしないようにするためである.
そもそも絶対値を取った値が0というのは、XもYも差分が0になってるということ.
つまり、これは始点と終点が同じなので、単純に点を表しているのと変わらない.
なので、点を打って終了となるわけである.

        // 0の場合は完全に1点のみなので省く
        if (step <= 0.0)
        {
            image[static_cast<int>(p1.y)][static_cast<int>(p1.x)] = Palette::White;
            return;
        }

次に先程の差分dをstepで割る.
dの差分というのは、データとしては $(x,y)=(dx,dy)$ というデータと同じである.
そしてstepでAbs(d.x)が採用された場合を考えると、この座標は $(x,y)=(1, \frac{dy}{dx})$ となるわけである.
これが各stepにおける点の増分となるわけだ.

増分の回数はstepでAbs(d.x)が採用された場合、dxだけ移動したい.
x方向は1stepで1だけ移動するので、dx回移動すればちょうど直線を描き終えたことになる.
要は $1 * dx = dx$ というわけだ.

ではこの場合dyだけ移動する場合は何回移動すればいいか？
こちらもdx回移動すればよいということになる.
$\frac{dy}{dx} * dx = dy$ という単純な論理である.

なので、全体でいうとstep回だけdを開始位置から足し合わせればよいということになる.
これをプログラムで落とし込むと以下のようになる.

        d /= step;

        int count = 0;
        while (count <= step)
        {
            image[static_cast<int>(p1.y)][static_cast<int>(p1.x)] = Palette::White;
            p1 += d;
            count++;
        }

あとは結果を見るだけ.

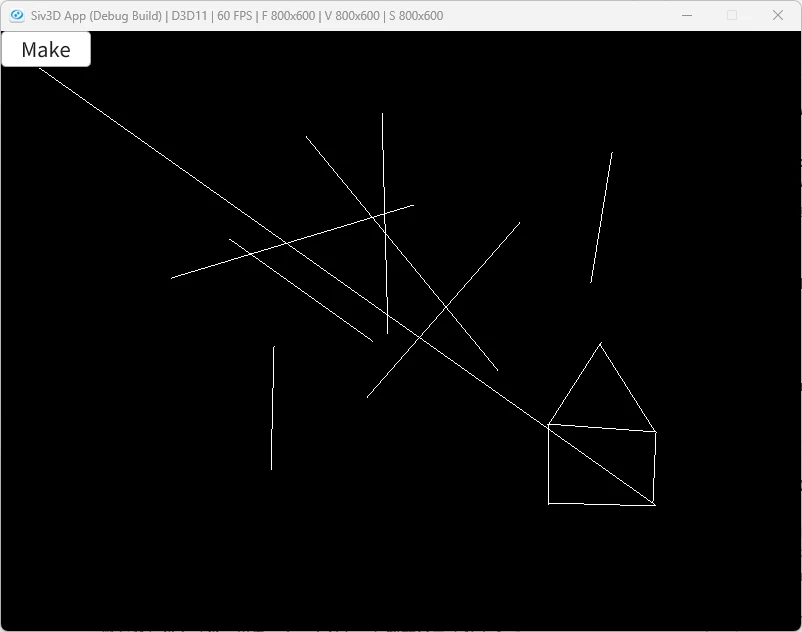

DDA_01

うん、それっぽく線が引けているので問題なさそう.
余談だけど、DDAのWikiの記事¹を見てる際、Bresenham²の方を見たら他にも

Xiaolin Wu's line algorithm
Kahan summation algorithm
Midpoint circle algorithm

というのが目についたので、こっちもそのうちやりたいなと思った.
まあその時が来たらまた書こうかなと思う.
