平面との交差を考えていく.
今回やるのは無限平面で、範囲制限はない.
まず最初に平面を点a⃗\vec{a}と法線n⃗\vec{n}とする.
また、Rayの交差する点をr⃗\vec{r}とすると、法線と平面と平行なベクトルr⃗−a⃗\vec{r}-\vec{a}は垂直なので0になるはず.

(r⃗−a⃗)⋅n⃗=0 \begin{equation} \begin{split} (\vec{r} - \vec{a}) \cdot \vec{n} = 0 \end{split} \end{equation}

さて、光線はr⃗=o⃗+td⃗\vec{r} = \vec{o} +t \vec{d}だった.
なのでこれを入れると、

(r⃗−a⃗)⋅n⃗=0(o⃗+td⃗−a⃗)⋅n⃗=0(td⃗)⋅n⃗=(a⃗−o⃗)⋅n⃗t=(a⃗−o⃗)⋅n⃗d⃗⋅n⃗ \begin{equation} \begin{split} & (\vec{r} - \vec{a}) \cdot \vec{n} = 0 \\ & (\vec{o} +t \vec{d} - \vec{a}) \cdot \vec{n} = 0 \\ & (t\vec{d}) \cdot \vec{n} = (\vec{a} - \vec{o}) \cdot \vec{n} \\ & t = \frac{(\vec{a} - \vec{o}) \cdot \vec{n}}{\vec{d} \cdot \vec{n}} \end{split} \end{equation}

あとはこれを式に落とし込めばOK.
hlslで実装したものが以下である.
bool IntersectToPlane(float3 center, float3 normal, out float thit)
{
    float t = dot((center - ObjectRayOrigin()), normal) / dot(ObjectRayDirection(), normal);

    if (t > EPSILON)
    {
        thit = t;
        return true;
    }

    return false;
}

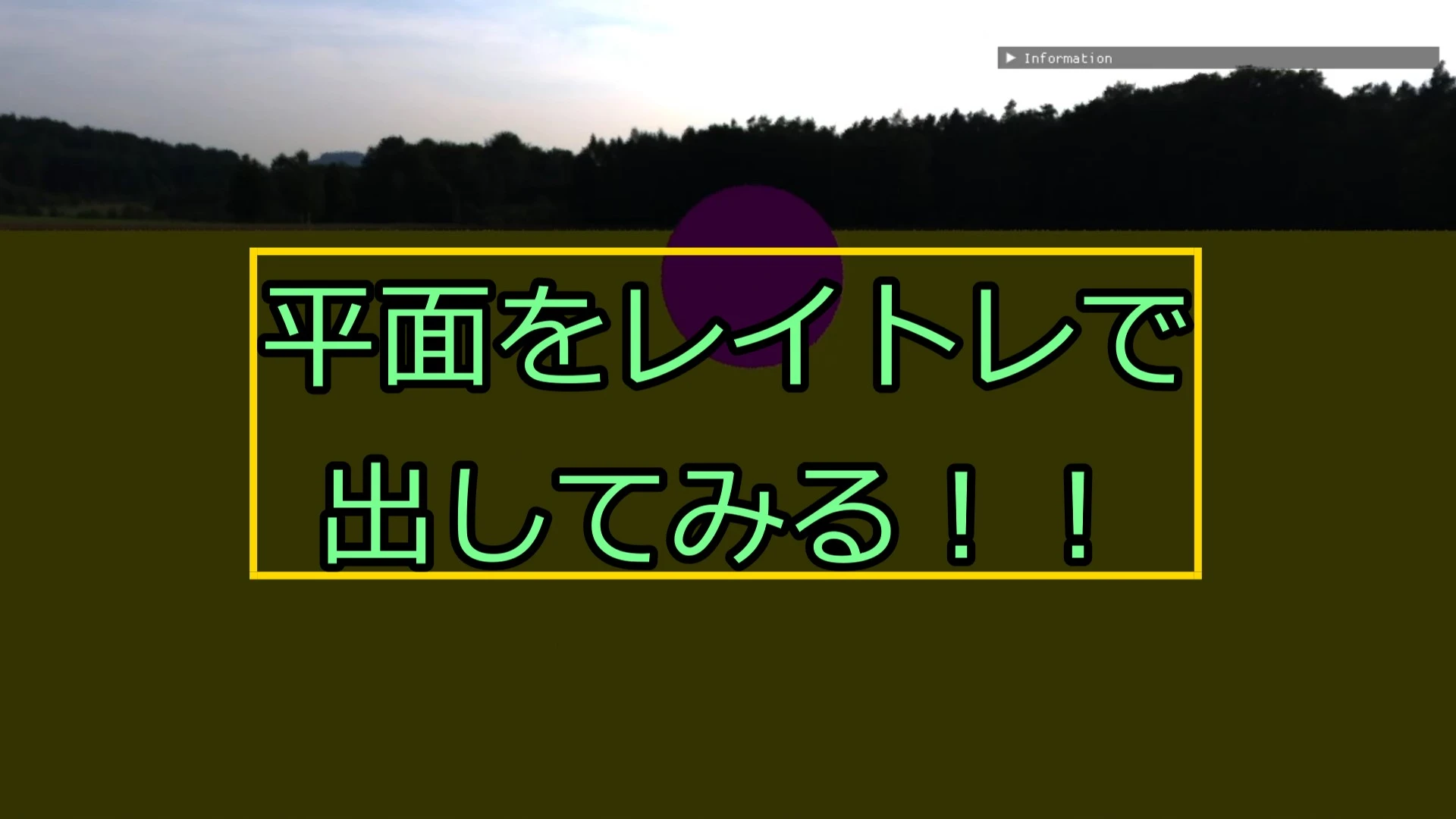

結果は以下のような感じ.
動画のしか残ってなかったので、文字があるけど許してね.
