And Gate

ゼロから作るDeep Learning 1を進めていく.
いつかやりたいといいつつやってないので、そろそろやるかの気分で始めた.
とりあえずsiv3Dオンリーで進めるけど、そのうち外部ライブラリを使うかもしれない.
ということでまずは線形分離から.
最初にAndの真理表を考えてみる.

x1	x2	y
0	0	0
1	0	0
0	1	0
1	1	1

Andは単純で$x_1$と$x_2$の値で両方が1の場合に1になる.
たったそれだけ.
これを$x_1$がx座標,$x_2$がy座標の座標軸を作る.
そして、yが0なら座標の点は青,1なら座標の点は赤にする.
これを解くために以下のような式を導入する.

$$\begin{equation} \begin{split} y = \begin{cases} 0(b+\omega_{1} x_{1} + \omega_{2} x_{2} \le 0) \\ 1(b+\omega_{1} x_{1} + \omega_{2} x_{2} > 0) \end{cases} \end{split} \end{equation}$$

こんな感じで先ほどのxと重み$\omega_{1}, \omega_{2}$とバイアス$b$で表していく.
この式より小さければ0,大きければ1となるようにするのである.
そしてイコールの時が直線で、線分で分けられるため決定曲線とかいうね.

まあいうだけでは分かりにくいので、まずはコードで書いて可視化してみよう.
用意するのは重みとバイアスのみ.

Vec2 m_weight;
double m_bias;

今回のパラメータは以下のような感じ.
値は別段ほかでもOKだけど、本の通りに設定.

    : m_weight({0.5, 0.5})
    , m_bias(-0.7)

そして、式通りに書くだけ.
今回は0or1なので、boolで返すようにしてみる.

bool AndGate::Evaluate(const Vec2 value)
{
    double result = Dot(value, m_weight) + m_bias;
    return result > 0.0;
}

更に決定境界.
$x_1$は与えられているとする.
この時イコールであるとすると以下のような式変形ができるはず.

$$\begin{equation} \begin{split} & b+\omega_{1} x_{1} + \omega_{2} x_{2} = 0 \\ & \omega_{2} x_{2} = -(b + \omega_{1} x_{1}) \\ & x_{2} = - \frac{b + \omega_{1} x_{1}}{\omega_{2}} \end{split} \end{equation}$$

これで決定境界が求まった、後はこれを定義してみればOK.
今回は座標軸のように返すようにしてみる.

Vec2 AndGate::GetDecisionBoundary(const double x)
{
    return Vec2{ x, -(x * m_weight.x + m_bias) / m_weight.y };
}

ここまでできればあとは可視化のみ.
まずは描画したい範囲内のxの一番小さい値と一番大きい値でy値を計算.
そのy値を使って直線を入れれば終わり.

// 決定境界
Vec2 left = andGate.GetDecisionBoundary(MIN_X_VALUE);
Vec2 right = andGate.GetDecisionBoundary(MAX_X_VALUE);

left = ConvertPoint(left); right = ConvertPoint(right);
Line{ left, right }.overwrite(*m_image, Palette::Green);

そしたら次に真理表と同じように4つの値を点として用意して、判定を行う.
判定後は点を描画.

// 分類データ
Array<Vec2> points = { {0,0},{0,1},{1,0},{1,1} };

for (const auto& point : points)
{
    bool result = andGate.Evaluate(point);
    Vec2 convert = ConvertPoint(point);
    Circle{ convert, 5 }.overwrite(*m_image, result ? Palette::Red : Palette::Blue);
}

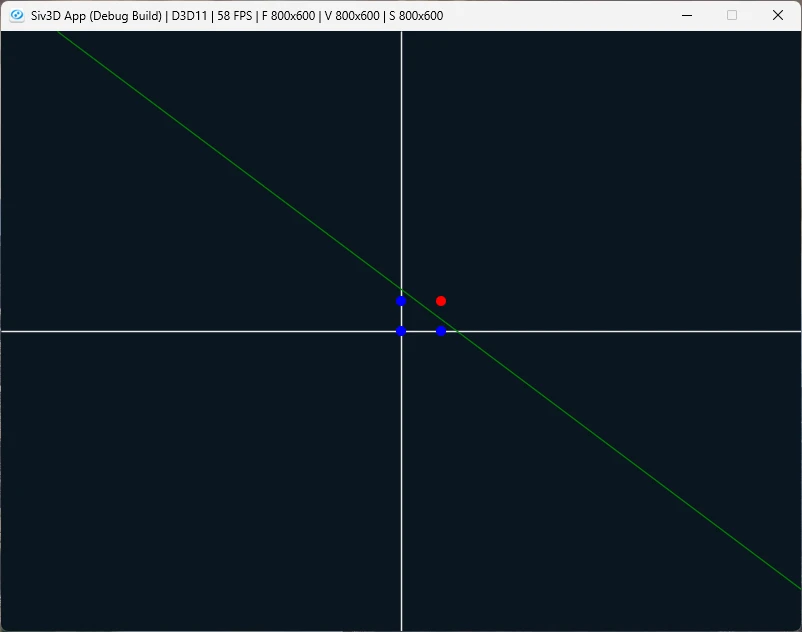

これを可視化すると以下のような感じ.

先ほど言ったように青が0で赤が1.
緑が決定境界としてある.
ちゃんと分けられているのが分かる.
これが今回のやりたいこと,直線で区分するということである.
