Mesh Shaderによるカリング～ Meshlet編1 FrustumCulling ～

今回からMesh Shaderでのカリングに入っていく.
前回GPU Instancingをやったが、そこではASでDispatchMeshを起動していた.
これは逆を返せばDispatchMeshを起動しなければ、Mesh Shaderが起動されないということである.
つまりは描画が行われないということで、カリングができるということである！

そして、ASはMeshlet単位での処理を行っていて、MSではポリゴン単位の処理を行うのは前回見た通り.
つまり、

AS→Meshlet単位のカリング
MS→ポリゴン単位のカリング

これができるわけである！
今回は前半戦として、Meshlet単位のカリングを数回に分けて見ていこう！
参考にするのはもちろんこちら¹,非常にためになってます...

さて、そしたらまずは「フラスタムカリング(Frustum Culling)」
これはカメラの視錐台の中かどうかを判定するシンプルなもの.
視錐台の中かどうかの判定は何でもいいっちゃいいんだけど、今回はシンプルにBounding Sphereを使ってやっていくことにする.
そのため、MeshletのBounding Sphereをまずは作るところから.

Meshletのデータをまずは拡張.
float4のようなデータで用意をしておく.

struct ResourceMeshlet
{
    uint32_t m_vertexOffset;
    uint32_t m_vertexCount;
    uint32_t m_primitiveOffset;
    uint32_t m_primitiveCount;
    uint32_t m_normalCone;
    XMFLOAT4 m_boundingSphere; // これを追加
};

meshletのBounding Sphereはmeshoptimizerを使えば簡単に作成可能.
meshopt_buildMeshletsでMeshletを作成した後であれば、Meshletのデータに参照が可能.
これをmeshopt_computeMeshletBoundsに頂点データと一緒に渡してあげれば、勝手にBuonding

ここでboundsにはBounding Sphereの中心と半径が入っている.
そのため、これをXYZが中心,Wが半径となるようにデータを構築すればOK.

Sphereを作ってくれる.
href="#__codelineno-1-1"> // Create Bounding Sphere std::vector<XMFLOAT4> meshletBounds; std::vector<uint32_t> meshletCones; for (meshopt_Meshlet& meshlet : meshlets) { auto bounds = meshopt_computeMeshletBounds ( &mesh->m_uniqueVertexIndices[meshlet.vertex_offset], // start vertex index &meshletTriangles[meshlet.triangle_offset], // start triangle meshlet.triangle_count, // num of triangle reinterpret_cast<const float*>(mesh->m_positions.data()), // pointer to vertex positions mesh->GetVerticesNum(), // num of vertex positions sizeof(XMFLOAT3) // vertex stride ); // ... href="#__codelineno-2-1"> // store sphere. Structure: XYZ=Center, W=Radius. meshletBounds.push_back(XMFLOAT4(bounds.center[0], bounds.center[1], bounds.center[2], bounds.radius)); // ... }

後は最後にResource側に渡してやってあげればOK.

        meshletResource.m_boundingSphere = meshletBounds[count];

あとはhlsl側にちゃんとデータの枠を忘れずに.

struct Meshlet
{
    uint VertexOffset;
    uint VertexCount;
    uint TriangleOffset;
    uint TriangleCount;
    uint NormalCone;
    float4 BoundingSphere; // 追加
};

なんかNormalConeとかあるけど気にしないでください.
これは次回にやる予定.

さて、ここまでできればBounding Sphereは求まった！
そしたら次は視錐台を用意する必要がある.
これは6個の平面を使って表現を行うが,そうなると平面を求める必要がある...
詳しい解説はFast Extraction of Viewing Frustum Planes from the WorldView-Projection Matrix²というのが分かりやすい.
ここでは単純にViewing Frustum Planeの求め方を考察してるが、日本語ではなんか説明があまり転がってなかったので、個人的に理解したものをここに残しておこうと思う.

まず最初に座標変換はWorld行列 $W$ ,ビュー行列 $V$ ,射影行列 $P$ の $M=WVP$ を掛けて変換を行う.
簡単にするために $W$ , $V$ はとりあえず単位行列とする、つまり $M=P$ を考える.
この時、ある頂点 $v=(x,y,z,w(=1))$ を考える.
そして、座標変換後の頂点は $v^{\prime}=(x^{\prime},y^{\prime},z^{\prime},w^{\prime})$ とする.
そうすると、 $v^{\prime}=vM$ となる.これを実際に計算してみると以下のようになる.

$\begin{equation} \begin{split} v^{\prime} &= \begin{bmatrix} x & y & z & w \end{bmatrix} \begin{bmatrix} m_{11} & m_{12} & m_{13} & m_{14} \\ m_{21} & m_{22} & m_{23} & m_{24} \\ m_{31} & m_{32} & m_{33} & m_{34} \\ m_{41} & m_{42} & m_{43} & m_{44} \\ \end{bmatrix} \\ &= \begin{bmatrix} xm_{11} + ym_{21} + zm_{31} + wm_{41} \\ xm_{12} + ym_{22} + zm_{32} + wm_{42} \\ xm_{13} + ym_{23} + zm_{33} + wm_{43} \\ xm_{14} + ym_{24} + zm_{34} + wm_{44} \\ \end{bmatrix}^T \\ & = \begin{bmatrix} v \cdot col_{1} \\ v \cdot col_{2} \\ v \cdot col_{3} \\ v \cdot col_{4} \end{bmatrix}^T \end{split} \end{equation}$

ただし、

$\begin{equation} \begin{split} col_{j}= \begin{bmatrix} m_{1j} & m_{2j} & m_{3j} & m_{4j} \end{bmatrix} \end{split} \end{equation}$

とする.

DirectXではクリップ空間では、まだ $w^{\prime}$ で割ってない場合は以下のような空間になる.

$\begin{equation} \begin{split} & -w^{\prime} < x_{^\prime} < w^{\prime} \\ & -w^{\prime} < y_{^\prime} < w^{\prime} \\ & 0^{\prime} < z_{^\prime} < w^{\prime} \end{split} \end{equation}$

これを $w^{\prime}$ で割ることで正規化されて0から1の範囲になり、デバイス座標に持っていけるようになるわけであるが、今回はその辺は関係ない.

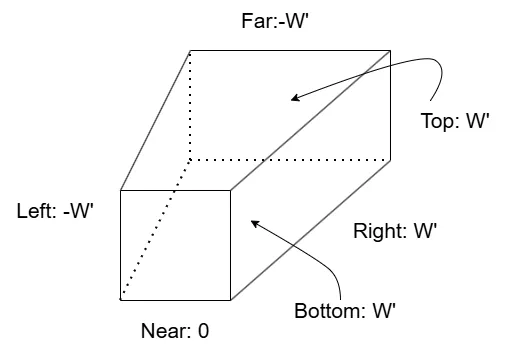

そしたら図示をしてみよう、Viewing Planeは現状次のような感じになっている.

meshlet_007_01

ここで各Planeに対して、FrustumPlane側かどうかを不等式であらわしてみる.
例えばLeftとRightで考えてみる.

今回まずLeftに関しては、 $x^{\prime}$ は左のクリップ平面よりも右側にいるのであれば内側といえる.
そのため $w^{\prime} < x^{\prime}$ となる.
Rightに関しては逆に右のクリップ平面よりも左側にいる必要がある.
そのため、 $x^{\prime} < w^{\prime}$ だ.
こうすることでLeftとRightの両方が合わさる範囲を考える.
すると、 $-w^{\prime} < x_{^\prime} < w^{\prime}$ という条件が見えてくるわけだ.

この条件を全部の平面に対して定義してみると、以下のような感じになると思う.

$\begin{equation} \begin{split} & -w^{\prime} < x^{\prime}: Left \, Plane \, inside \, region \\ & x^{\prime} < w^{\prime}: Right \, Plane \, inside \, region \\ & -w^{\prime} < y^{\prime}: Bottom \, Plane \, inside \, region \\ & y^{\prime} < w^{\prime}: Top \, Plane \, inside \, region\\ & 0 < z^{\prime}: Near \, Plane \, inside \, region \\ & z^{\prime} < w^{\prime}: Far \, Plane \, inside \, region \end{split} \end{equation}$

さて、ここまできたら次はLeft Planeにフォーカスを当てよう!!
まず最初に $-w^{\prime}<x^{\prime}$ に対して、一番最初に求めた $v^{\prime}$ の関係式から値を代入すると,

$\begin{equation} \begin{split} -v \cdot col_{4} &< v \cdot col_{1} \\ 0 &< v \cdot (col_{1} + col_{4}) \end{split} \end{equation}$

これ、0より大きい範囲がViewPlaneのある範囲というのはわかるけど、さらに面白いことが見えてくる.

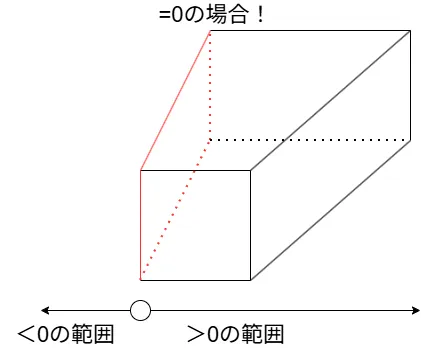

0と同じときはViewPlane内ということになる、つまり=0の時を考えればLeft Planeが分かるということである.

meshlet_007_02

そういえば世の中には平面の方程式というものがあった、レイトレの交差³あたりでも似たようなことはやったね.
実は平面の方程式に今回の式を落とし込める.
実際にやってみよう、まずは $col_{1}, col_{4},v$ に具体的な値を代入して内積を取る.

$\begin{equation} \begin{split} &\begin{bmatrix} x & y & z & w \end{bmatrix} \cdot \begin{bmatrix} m_{11}+m_{14} & m_{21}+m_{24} & m_{31}+m_{34} & m_{41}+m_{44} \end{bmatrix} = 0 \\ & x(m_{11} + m_{14}) + y(m_{21} + m_{24}) + z(m_{31} + m_{34}) + w(m_{41} + m_{44}) = 0 \end{split} \end{equation}$

ここで、 $w=1$ なので、

$\begin{equation} \begin{split} x(m_{11} + m_{14}) + y(m_{21} + m_{24}) + z(m_{31} + m_{34}) + m_{41} + m_{44} = 0 \end{split} \end{equation}$

あとは平面方程式

$\begin{equation} \begin{split} ax+by+cz+d=0 \end{split} \end{equation}$

を考えると、

$\begin{equation} \begin{split} a = m_{11}+m_{14}, b=m_{21}+m_{24},c=m_{31}+m_{34},d=m_{41}+m_{44} \end{split} \end{equation}$

から成り立つということが分かる！
こうしてLeft Planeは求まった！
ただし、今回正規化のされていない点には注意、使う場合はちゃんと正規化をした方が色々便利なのでそこはコードを組むときはやっておくと良い.

ここまでのLeft Planeだけど、全く同じ手順で全部のPlaneが求められる.
全部やると流石に面倒なので、結果だけ示しておく.

$\begin{equation} \begin{split} & Left \, Plane: v \cdot (col_{4} + col_{1}) = 0 \\ & Right \, Plane: v \cdot (col_{4} - col_{1}) = 0 \\ & Bottom \, Plane: v \cdot (col_{4} + col_{2}) = 0 \\ & Top \, Plane: v \cdot (col_{4} - col_{2}) = 0 \\ & Near \, Plane: v \cdot (0 + col_{3}) = 0 \\ & Far \, Plane: v \cdot (col_{4} - col_{3}) = 0 \end{split} \end{equation}$

これで式が求まったけど、ちょっと疑問が残る.
今回はProjection行列はちゃんと値があるけど、View/World行列は単位行列である...
これでは使いにくいのでは...と思うけど、実はこれは簡単な拡張で済む話となってる.

今回のProjection行列の場合、つまり $M=P$ の場合はView空間のClipping Planeとなっている.
ここにView行列を掛けた場合、つまり $M=VP$ の場合はWorld空間のClipping Planeが同じく $col$ を取れば求まる.
そしてWorld行列を掛けた場合、つまり $M=WVP$ の場合はObject空間のClipping Planeが同じく $col$ を取れば求まる.

といった風にProjection行列と同じような計算で求まっちゃうわけだ、ここに変換行列の嬉しい部分が出ていますね.

さて、ここまでくればやっとコードに落とし込める.
今回 $v$ というのは頂点情報なので、shader側であればいいだけなのでCPUからPlaneの情報として送るのにはいらない.
なので $col$ の部分の情報さえ送ることができれば何とかなるという訳である.
各colは行列内に配列として参照できるため、ここまでの式が理解できていればシンプルに書ける.

XMVECTOR&& NormalizePlane(const XMVECTOR& value)
{
    auto* data = value.m128_f32;
    float magnitude = std::sqrt(data[0] * data[0] + data[1] * data[1] + data[2] * data[2]);
    return DirectX::XMVectorDivide(value, DirectX::g_XMOne * magnitude);
}

void CalculateFrustumPlanes(const XMMATRIX& view, const XMMATRIX& proj, XMVECTOR* planes)
{
    auto vp = DirectX::XMMatrixMultiplyTranspose(view, proj);

    planes[PLANE_LEFT] = NormalizePlane(DirectX::XMVectorAdd(vp.r[3], vp.r[0]));
    planes[PLANE_RIGHT] = NormalizePlane(DirectX::XMVectorSubtract(vp.r[3], vp.r[0]));
    planes[PLANE_BOTTOM] = NormalizePlane(DirectX::XMVectorAdd(vp.r[3], vp.r[1]));
    planes[PLANE_TOP] = NormalizePlane(DirectX::XMVectorSubtract(vp.r[3], vp.r[1]));
    planes[PLANE_NEAR] = NormalizePlane(vp.r[2]);
    planes[PLANE_FAR] = NormalizePlane(DirectX::XMVectorSubtract(vp.r[3], vp.r[2]));
}

今回はplaneという配列にデータを収めるような関数を取った.

M=VP

を計算後、あとは上の対応に当てはめて

col

をAdd,Subtractで足し引きするだけである.
一応ちゃんと正規化するのを忘れずに.

M=VP

なので、ワールド空間のFrustum Planeなわけだ.

あとはこれを呼び出すだけ、それだけでFrustum Planeの完成！

    CalculateFrustumPlanes(view, proj, param.m_planes);

Shader側もちゃんとデータを取るだけで終わる.簡単.
今回はデバッグ用に別データ用意してますが、あくまで大事なのはPlanesです.

struct SceneProperties
{
    float4x4 MVP;
    float4 Planes[6]; // これ
    float4 DebugPlanes[6];
    float DebugFrustum;
};

ConstantBuffer<SceneProperties> Scene : register(b1);

さて、今回はASのみ書き換えていく.
今回もIndexを取っていくところは同じ.

void main
(
    uint groupThreadIndex : SV_GroupThreadID,
    uint dispatchThreadIndex : SV_DispatchThreadID,
    uint groupIndex : SV_GroupID
)
{
    bool visible = false;
    bool isInside = false;

    // calculate index
    uint instanceIndex = dispatchThreadIndex / Constant.MeshletCount;
    uint meshletIndex  = dispatchThreadIndex % Constant.MeshletCount;

    // if not exceed count, set index.
    if ((instanceIndex < Constant.InstanceCount) && (meshletIndex < Constant.MeshletCount))
    {
        Meshlet meshlet = Meshlets[meshletIndex];
        Instance instance = Instances[instanceIndex];

今回のコードはIsVisibleという関数で内部かどうかを判定する.
そのためこれを呼び出す.
デバッグ用で余計な処理を付けているが、大事なのは1行のみ.

        if (Scene.DebugFrustum < 0.5f)
        {
            // 今回の核心
            visible = IsVisible(meshlet, Scene.Planes, instance.Mat, Scene.MVP);
        }
        else
        {
            // debug
            isInside = IsVisible(meshlet, Scene.DebugPlanes, instance.Mat, Scene.MVP);
            visible = true;
        }
    }

そしたらまずはIsVisibleを見ていこう.
この関数は後々色々なカリング手法をやってくが、それをまとめる場所.

bool IsVisible(Meshlet meshlet, float4 planes[6], float4x4 world, float4x4 viewProj)
{
    float4 sphere = TransformSphere(meshlet.BoundingSphere, world);

    // frustum culling
    if (!Contains(planes, sphere))
    {
        return false;
    }

    return true;
}

今はフラスタムカリングをやるだけなので、非常に単純.
MeshletのBounding SphereをWorld座標系に持ってきてカリング判定を行うだけ！

一つずつ処理を見ていこう.
まずはWorld座標系に持っていくところを見よう.
World座標系に持ってくのは非常に簡単.
MeshletのBounidngSphereのデータはXYZ->positionだった.
そのため、このデータにWorld行列を掛けるだけである.

float4 TransformSphere(float4 sphere, float4x4 world)
{
    // convert world coordinate.
    float4 value = mul(world, float4(sphere.xyz, 1.0f));

そしたら次に各軸に対して二乗した値を求める.
その後、最大の長さを採用して平方根を取って距離を算出.
あとはこれを使って、半径を補正しておく.

    // calculate Length Square per axis
    float sx = dot(world._11_12_13, world._11_12_13);
    float sy = dot(world._21_22_23, world._21_22_23);
    float sz = dot(world._31_32_33, world._31_32_33);

    // adopt max length sq
    float scale = sqrt(max(sx, max(sy, sz)));

    return float4(value.xyz, sphere.w * scale);
}

これ単純にXYZのスケールが等倍の場合は問題ないけど、全部のスケールが等倍ではない場合はこうやって最大のスケール値で補正必要らしい.
まあ気持ちはわからんでもない.
とはいえ別段必要ない場合は使わなくてもよい、普通に等倍で問題ないなら普通に通常のradiusを使うのでもよい.

さて、そしたら実際にフラスタムカリングを行う.
まず大事なのは先ほどの図.

meshlet_007_02_02

要は平面の方程式が

0より大きい→内側
0→平面上
0より小さい→外側

となる訳である.

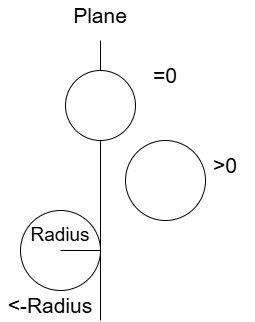

ただし、今回さらに大事なこととして、BoundingSphereが外に出ているのかというのが大事だということである.

meshlet_007_03

この時平面の方程式が0の状態は、一番上のようにBounding Sphereの中心が真ん中の状態であることを表す.
今回出たかどうかの判定は一番下のようにRadius分ずらした状態、こうすることで完全に出た状態といえるようになる.

ここまで分かればは中心とPlaneの情報で内積を取って計算、そして-radiusで判定を取ればよい.
これで外側と分かれば、内にはないとわかるため、falseを返して終了.
今回はPlane上に関しては内側と同じとしておいた.分けたい人は分けても良い.

bool Contains(float4 planes[6], float4 sphere)
{
    float4 center = float4(sphere.xyz, 1.0f);

    for (int i = 0; i < 6; ++i)
    {
        if (dot(center, planes[i]) < -sphere.w) // もしPlane上も弾きたい場合は` <= `に変えればOK
        {
            return false;
        }
    }

    return true;
}

さて、そしたらあとは前回通り起動するだけ！！

    if (visible)
    {
        sPayload.InstanceIndices[groupThreadIndex] = instanceIndex;
        sPayload.MeshletIndices[groupThreadIndex] = meshletIndex;
        sPayload.DebugColor[groupThreadIndex] = isInside ? 1 : 2;
    }

    uint visibleCount = WaveActiveCountBits(visible);
    DispatchMesh(visibleCount, 1, 1, sPayload);
}

さて、実はここには問題がある.
カリングされてしまったら前回とは違ってデータの統一が取れていない.

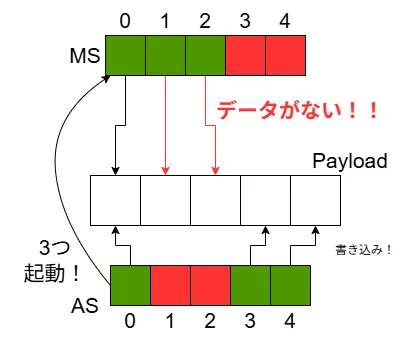

meshlet_007_04

図を見てほしい、例えば今回Indexの1と2の場所はカリングされたとする.
この時カリングされてるのでPayloadは0,3,4に書き込まれる.

そして、ASからは3つのMeshletがDispatchMeshで起動が行われる.
MS側では先頭からデータがあると思ってアクセスする.
その際のIndexは...0,1,2！！
これでは1,2はデータがない状態になってしまう...

そこでWaveには非常に便利な関数WavePrefixCountBits⁴が用意されている.
各Laneにおいてtrueとなっている数を数えて、先頭からその数をindexとして取得できる機能.

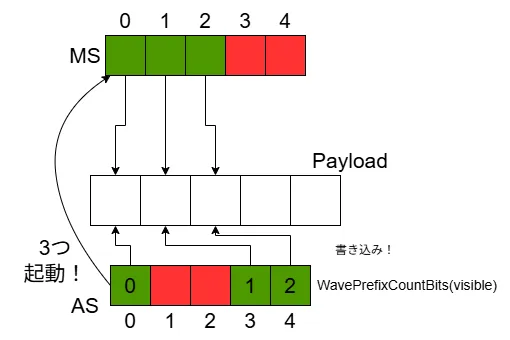

これを使えば先ほどの図は次のように変わる.

meshlet_007_05

WavePrefixCountBitsを使ったことで、ASのLaneの緑の部分が先頭から0,1,2と分かった！
このIndexを使って書き込みを行えば、ちゃんと整合性の取れるデータになるわけだ.
後はこのIndexを使って書き込みを行うように修正するだけ.

    if (visible)
    {
        uint index = WavePrefixCountBits(visible);
        sPayload.InstanceIndices[index] = instanceIndex;
        sPayload.MeshletIndices[index] = meshletIndex;
        sPayload.DebugColor[index] = isInside ? 1 : 2;
    }

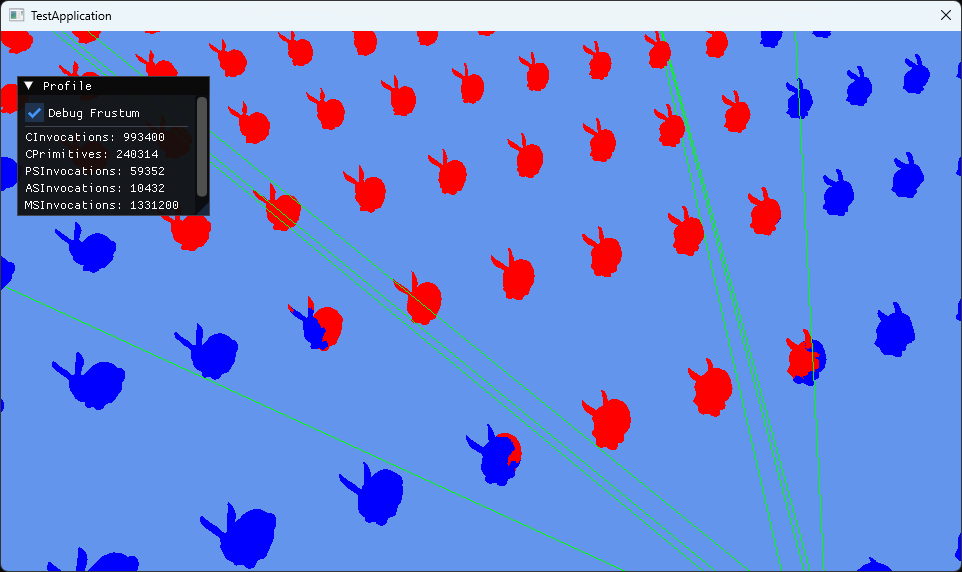

結果を見てみよう.

meshlet_007_06

赤い部分が内側判定,青い部分が外側判定となっている.
いい感じに弾かれているっぽいですね.
これで一番単純なフラスタムカリングは終了！！
次は法錐カリングの予定～.
