リアプノフ・フラクタル

ロジスティック写像を拡張したフラクタルにリアプノフ・フラクタル¹というものがある.
一定の手順でこれは描画ができるので、今回はこれを見ていこう.

まず最初に適当な長さのABからなる文字列を生成する.
$A=1$,$B=0$として考えると、Wikiの$AABAB$に合わせてあげると以下のようになる.

    // AABAB
    constexpr std::array<int, 5> sequence {1, 1, 0, 1, 0};
    constexpr int MaxIter = 5;

この文字列をN回繰り返した文字列を生成すればOK.
今回は試しに200個の$AABAB$を並べるようなコード例を以下に書いてみた.

const int loop = 200;
for (int32 n = 0; n < loop; ++n)
{
    for (int i = 0; i < MaxIter; i++)
    {
        // 200回の周期で生成
        auto s = sequence[i];
    }
}

今回は定数$a,b$を$(a,b) \in [0,4] \times [0,4]$となるように選ぶ.
これをピクセル単位で選択するので、以下のように生成すればよい.
生成した後はlyapunovという関数に渡して、計算をしていくことになる.

            for (int i = 0; i < resolution.x; i++)
            {
                double a = Clamp(static_cast<double>(i) / resolution.x * 4.0, 0.0, 4.0);
                for (int j = 0; j < resolution.y; j++)
                {
                    double b = Clamp(static_cast<double>(j) / resolution.y * 4.0, 0.0, 4.0);

                    // 計算
                    auto lm = lyapunov(a, b);

                    // ...
                }
            }

lyapunov内を見ていこう.
初期値は$x_{0}=0.5$とする.
結果は和を取っていったものなので、resultとして用意しておく.

const int loop = 200;
double x0 = 0.5;
double result = 0.0;

周期を最初に述べたように取っていくが、$A$なら$a$を選択,$B$なら$b$を選択とする.
この結果を$r_{n}$として保存しておこう.

for (int32 n = 0; n < loop; ++n)
{
    for (int i = 0; i < MaxIter; i++)
    {
        // rnをAABABの周期で選択
        double rn = sequence[i] == 1 ? a : b;
        // ...
    }
}

そしたら$x_{n+1}=r_{n}x_{n}(1-x_{n})$を計算してあげればよい.

        // 計算
        double xn = rn * x0 * (1.0 - x0);

後は$\lambda$を計算していくことになるが、これは以下のように定義される.

$$\begin{equation} \begin{split} \lambda = \lim_{N \to \infty} \frac{1}{N} \sum^{N}_{n=1} \log{|r_{n}(1-2x_{n})|} \end{split} \end{equation}$$

という風に足し合わせてあげればよい.

        double rr = Log(Abs(rn * (1.0 - 2.0 * xn)));
        result += IsInfinity(rr) ? 0.0 : rr;

        x0 = xn;

最後にちゃんと$N$分を割るのを忘れずに.

return result / static_cast<double>(loop * MaxIter);

リアプノフは$\lambda$の値で色を塗り分ける.
$\lambda < 0$なら安定、$\lambda > 0$ならカオスなので、これを基準に塗ればよい.

// 計算
auto lm = lyapunov(a, b);

// 色付け
if (lm > 0)
{
    double value = Clamp(lm, 0.0, 1.0);
    image[j][i] = ColorF(1.0, value, value);
}
else
{
    double value = Clamp(Exp(lm), 0.0, 1.0);
    image[j][i] = ColorF(value, value, 1.0);
}

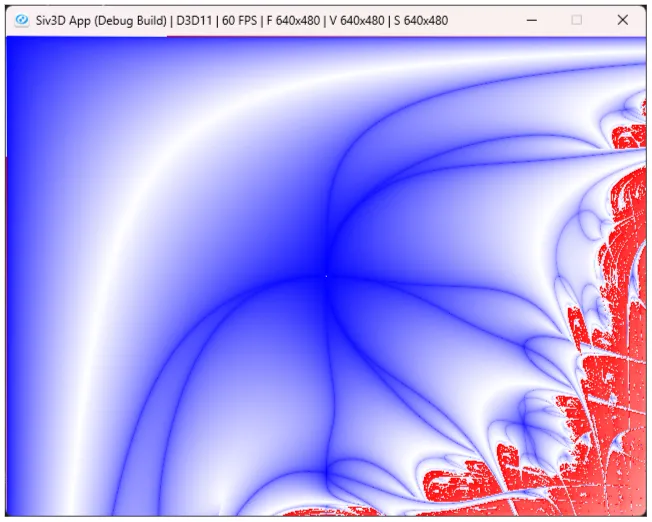

こうして得られた結果は以下のようになる.

うん、いい感じに描画できた.
一応条件はWikiのものに揃えたけど、見た目が若干違うので、どこか間違ってるかもしれない.
文字列は今回$AABAB$としたが、別段他の文字でも行けるので色々試すと面白いかもしれない.

---
